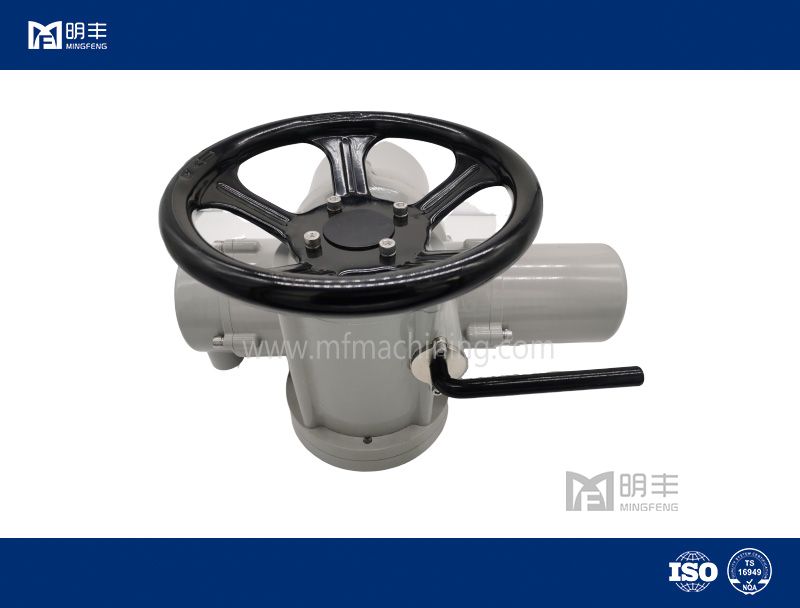

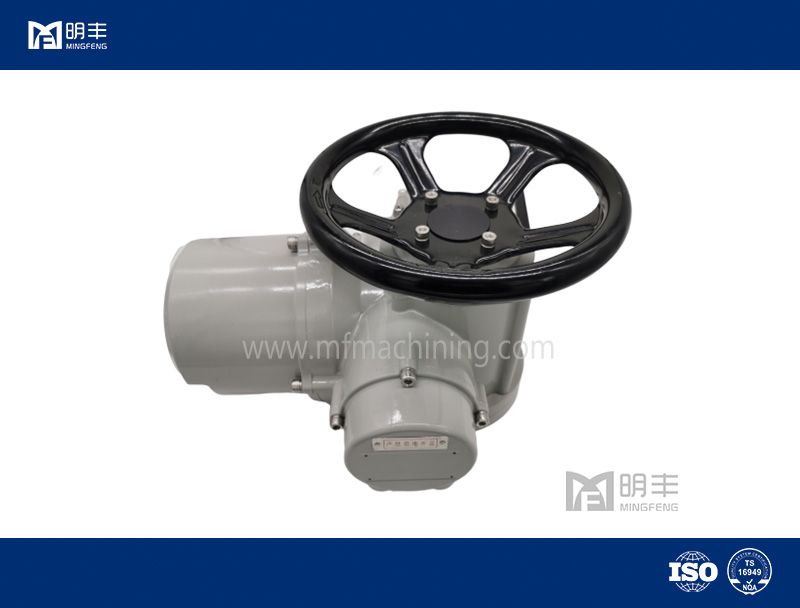

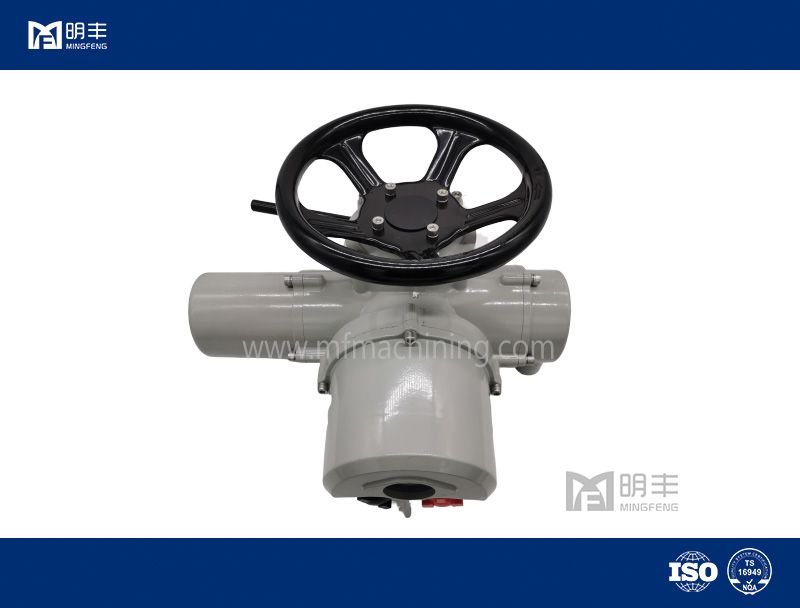

Quarter-turn valve electric actuator MFDQ-30
| 尺寸 size 型号 model | H | H1 | H2 | D | L | L1 | L2 | L3 |
| Q05\10\15 | 281 | 170 | 77 | φ100 | 125 | 270 | 170 | 121 |
| Q20\30\40 | 276 | 197 | 99 | φ125 | 260 | 300 | 170 | 160 |
| Q60\90\120\200 | 300 | 240 | 112 | φ150 | 311 | 410 | 252 | 186 |
| 型号/规格 Model/Specication | 法兰形式 Falnge type | D1 | H | H1 | A | N--M | 螺孔方向 Direction of screw hole | D | B | C | ||
| 预留 | 最大 | |||||||||||
| Q05 Q10 Q15 | FB1 | φ92 | 34 | ＞15 | φ57 | 4-M6 | 90° | φ12.7 | φ19 | 3/5 | 14.2/21.4 | |
| FB2 | 34 | ＞18 | φ70 | 4-M8 | 90° | φ19 | 5 | 21.4 | ||||
| F05 | 34 | ＞15 | φ50 | 4-M6 | 45° | φ8 | φ19 | |||||
| F07 | 34 | ＞18 | φ70 | 4-M8 | 45° | φ8 | φ19 | |||||
| Q20 Q30 Q40 | FB3 | φ125 | 47 | ＞24 | φ89 | 4-M12 | 90° | φ22.2 | 5 | 24.6 | ||
| F07 | 47 | ＞20 | φ70 | 4-M8 | 45° | φ12 | φ28 | |||||
| F10 | 47 | ＞22 | φ102 | 4-M10 | 45° | φ12 | φ28 | |||||
| Q60 Q90 Q120 | FB3 | φ150 | 57 | ＞30 | φ89 | 4-M12 | 90° | φ22.2/φ28 | 5/8 | 24.6/31.8 | ||
| FB4 | 57 | ＞30 | φ108 | 4-M12 | 90° | |||||||
| F10 | ||||||||||||
| 57 | ＞30 | φ102 | 4-M10 | 45° | ||||||||
| F12 | 57 | ＞30 | φ125 | 4-M12 | 45° | |||||||
| Q200 | FB5 | φ200 | 60 | ＞25 | φ159 | 4-M16 | 90° | φ33.3/φ38.2 | 10 | 36.8/41.8 | ||
| F14 | 定制 | 60 | ＞25 | φ140 | 4-M16 | 45° | φ20/φ38 | |||||
| 型号/规格 Model/Specication | 输岀转矩 Output torque (N.m) | 输岀转速 Output speed (r/min) | 最大阀杆直径 Maximum stem diameter | 手动速比 (手轮输出) Manual speed ratio (Handwheel output) | 电机功率（W） Motor power | 额定电流（A） Rated current | 参考重量 (kg) Reference weight | ||
| 380V | 220V | 380V | 220V | ||||||
| Q05 | 50 | 0.5/1 | φ19 | 70:1 | 25 | 25 | 0.08 | 0.12 | 7.32 |
| Q10 | 100 | 0.5/1 | φ19 | 70:1 | 30 | 30 | 0.1 | 0.14 | 7.65 |
| Q15 | 150 | 0.5/1 | φ19 | 70:1 | 35 | 35 | 0.12 | 0.17 | 7.85 |
| Q20 | 200 | 0.5/1 | φ28 | 95:1 | 40 | 40 | 0.15 | 0.17 | 11.2 |
| Q30 | 300 | 0.5/1 | φ28 | 95:1 | 50 | 50 | 0.2 | 0.2 | 11.35 |
| Q40 | 400 | 0.5/1 | φ28 | 95:1 | 60 | 60 | 0.22 | 0.28 | 11.6 |
| Q60 | 600 | 0.5/1 | φ38 | 89:1 | 90 | 90 | 0.26 | 0.5 | 19.6 |
| Q90 | 900 | 0.5/1 | φ38 | 89:1 | 120 | 120 | 0.4 | 0.6 | 20.2 |
| Q120 | 1200 | 0.5/1 | φ38 | 89:1 | 150 | 150 | 0.5 | 0.8 | 212 |
| Q200 | 2000 | 0.5/1 | φ38 | 89:1 | 180 | 180 | 0.8 | 0.96 | 22.5 |
